Matériel nécessaire

1 carte Arduino
1 potentiomètre
1 servomoteur
1 breadboard
8 jumper

Montage

 le servomoteur et le potentiomètre sont branchés à l’Arduino comme deux circuits différents. Le potentiomètre se branche sur la PIN 5V, la PIN Gnd, et la PIN analogique A0. Le servomoteur se branche lui sur la PIN 5V, la PIN Gnd et la PIN 9 de l’Arduino.

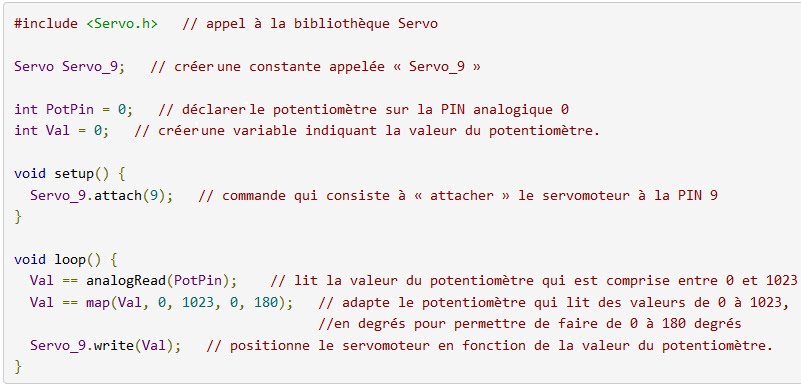

Code

utilser Blockly

 copier et téléverser le code dans arduino IDE .

On peut adapter les valeurs entre (0,1023) avec les valeurs entre (0,180) par le rapport 180/1023 = 1/5.7  (cliquer sur code de la simulation pour voir la deuxième version).

Simulation
